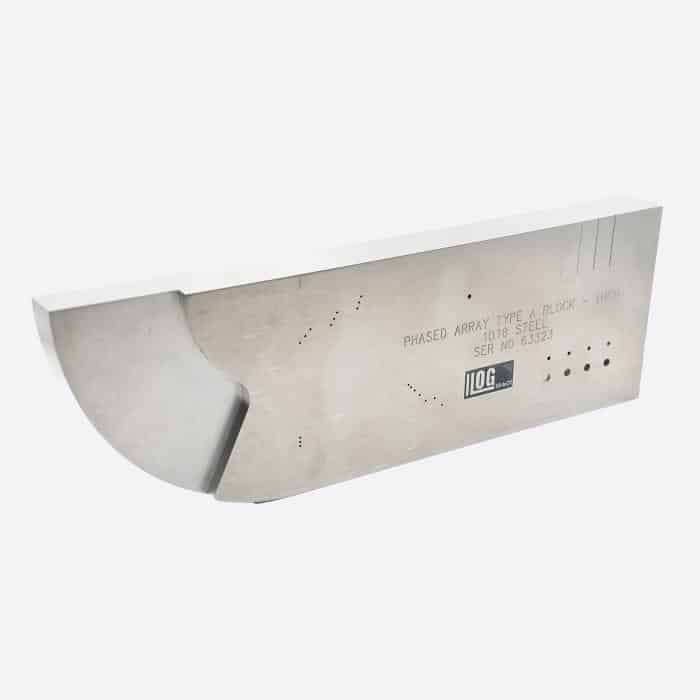

Características Principales

1. Material: Acero 1018
   • Alta uniformidad acústica.
   • Excelente maquinabilidad, lo que garantiza precisión en las dimensiones y mecanizados.
   • Velocidad del sonido en acero 1018: Aproximadamente 5,900 m/s para ondas longitudinales.
2. Dimensiones Estándar
   • Altura: 4 pulgadas (≈ 101.6 mm).
   • Longitud: 12 pulgadas (≈ 304.8 mm).
   • Ancho: 1 pulgada (≈ 25.4 mm).
   • Puede tener variantes según el fabricante.
3. Características Geométricas
   • Incluye orificios de fondo plano (FBH – Flat Bottom Holes) para calibración de sensibilidad.
   • Contiene superficies escalonadas y áreas mecanizadas para ajustar la calibración del retardo de la cuña.
   • Se diseñan elementos específicos para la generación de curvas DAC (Distance Amplitude Correction) y TCG (Time Corrected Gain).

Aplicaciones

• Calibración de transductores Phased Array para garantizar mediciones precisas.
• Verificación de la dirección del haz ultrasónico, asegurando la alineación correcta del transductor.
• Compensación de retardo de la cuña, ajustando cualquier desfase en la propagación de la onda ultrasónica.
• Evaluación de sensibilidad para determinar la capacidad de detección de discontinuidades.
• Generación de curvas DAC/TCG, esenciales para la compensación de atenuación en diferentes profundidades.

Cumplimiento Normativo

• ASTM E2491 – Estándar para bloques de calibración en ensayos Phased Array.
• ASME Sección V – Requisitos para ensayos ultrasónicos en la industria.
• ISO 13588 – Pruebas ultrasónicas avanzadas con arreglo en fase.
