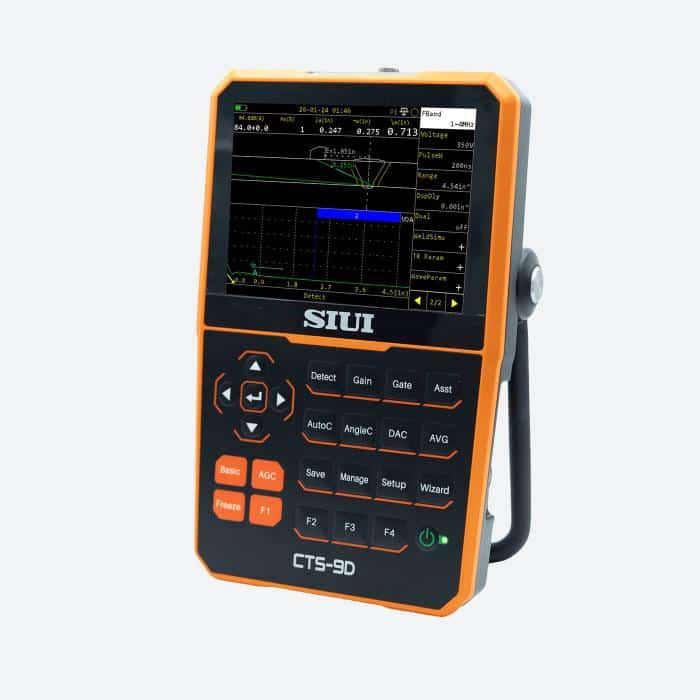

CTS-9D Detector de Fallas Ultrasónico y Medidor de Espesor – SIUI

El CTS-9D es un equipo profesional de ultrasonido industrial que integra detección de fallas (UT) y medición de espesor (TG) en una sola plataforma. Está diseñado para técnicos e ingenieros que requieren precisión, trazabilidad y eficiencia tanto en campo como en planta.

Gracias a su sistema de control triple, el CTS-9D permite operar mediante botones físicos, pantalla táctil o control por voz, facilitando el trabajo en ambientes industriales donde la rapidez y la ergonomía son críticas.

🔹 Ventajas clave del CTS-9D

✔ Control triple para máxima flexibilidad

Permite adaptar la operación a cualquier entorno de inspección, incluso con guantes o cuando se requiere operación manos libres.

✔ Alta calidad de señal ultrasónica

Su frecuencia de muestreo A/D de 640 MHz / 12 bits mejora la resolución de la señal, permitiendo detectar discontinuidades pequeñas y críticas.

✔ Funciones avanzadas de ultrasonido (UT)

Incluye funciones como:

• DAC / TCG

• Medición de grietas (CrackMeas)

• FFT (análisis espectral del transductor)

• Corrección de superficies curvas (CSC)

• Cumplimiento con AWS y API 5UE

• Simulación de soldadura plana

Opcionalmente puede incorporar B-Scan y C-Scan.

✔ Medición de espesor y control de corrosión

Funciones opcionales de medición de espesor, incluyendo:

• Medición a través de recubrimiento (Coat Mode)

• V-Path

• TDG

• Compensación por temperatura

• Medición multicapa

Ideal para programas de mantenimiento y monitoreo de integridad.

✔ Cámara integrada (opcional) para trazabilidad

Permite capturar imágenes de la pieza, el transductor y el entorno, almacenándolas junto con los parámetros de inspección para reportes más completos y auditables.

✔ Gestión avanzada de datos

Compatible con UltraCloud Drive, USB y almacenamiento interno, facilitando la transferencia, respaldo y análisis de datos sin procesos manuales innecesarios.

✔ Diseño industrial robusto

• Protección IP65

• Resistente a polvo y salpicaduras

• Pruebas de vibración y choque según MIL-STD-810G

Diseñado para trabajo rudo en campo.

🔹 Aplicaciones del CTS-9D

• Inspección ultrasónica de soldaduras

• Detección de discontinuidades internas

• Medición de espesor y monitoreo de corrosión

• Control de calidad industrial

• Mantenimiento predictivo

Usado en sectores como oil & gas, energía, metalmecánica, manufactura y construcción.

🔹 Normas y estándares

El CTS-9D cumple con los principales estándares internacionales:

• ISO 22232-1 / EN 12668-1 / ASTM E317 – Ultrasonido

• EN 15317 – Medición de espesor
